本實用新型涉及電容器領域，更具體地說，它涉及一種抗諧波智能電容器。

智能電容器是一種集成現代測控、電力電子、網絡通訊、自動化控制、電力電容器等先進技術為一體的智能無功補償裝置。

機箱式抗諧波型智能電容器集電抗器、電容器、晶閘管、接觸器、復合開關、斷路器、智能測控單元于一體，代替?zhèn)鹘y(tǒng)多種分散器件組成的智能補償模塊，方便實現功率因數補償?shù)膭?dòng)態調節及諧波濾除，機箱式抗諧波型智能電容器適用于0.4kV配電網，高效節能、降低線損、提高功率因數和電能質量的新一代智能型低壓調諧濾波電力電容模塊，與傳統技術相比，具有安全可靠，體積小，接線少，安裝簡單，維護方便，能夠滿足多種場合。

目前，市面上的機箱式抗諧波智能式電力電容器主要包括殼體、相互電連接的電容器、智能測控模塊、投切開關模塊、線路保護模塊、人機界面模塊和電抗器，由于智能電容器在工作時，其內部會大量發熱，故現有技術中大多將殼體分為底座和頂蓋兩部分，使得智能電容器中的電容器和電抗器位于中部且直接暴露在外部，實現良好的散熱效果，避免殼體內溫度過高導致電容器出現損壞的情況，例如申請?zhí)枮?01420007969.7的中國專利公開了一種智能電容器，但是這樣的結構設計在安裝時需要分別將底座和頂蓋分別通過緊固件來固定，安裝比較麻煩且費時費力，而且遇到需要進行內部維修時，拆卸時需要一個個緊固件拆卸下來，極大的影響維修效率。

針對現有技術存在的不足，本實用新型的目的在于提供一種安裝拆卸的抗諧波智能電容器。

為實現上述目的，本實用新型提供了如下技術方案:一種抗諧波智能電容器，包括殼體、相互電連接的電容器、智能測控模塊、投切開關模塊、線路保護模塊、人機界面模塊和電抗器，所述殼體包括底座和頂蓋，所述頂蓋對稱兩側設有延伸板，所述延伸板延伸至底座，所述延伸板上設有與底座固定的緊固件，所述電容器和電抗器之間設有隔板，所述底座上設有與隔板配合的凹槽。

本實用新型進一步設置，所述頂蓋包括長邊和短邊，所述延伸板設置于頂蓋短邊處。

本實用新型進一步設置，所述線路保護模塊包括斷路器，所述斷路器為塑殼斷路器。

本實用新型進一步設置，所述底座兩側設有與其垂直的翻板，所述翻板上間隔設有用于安裝的腰型孔。

本實用新型進一步設置，所述頂蓋與延伸板一體設置。

本實用新型進一步設置，所述頂蓋側壁上設有間隔設置的條形孔。

與現有技術相比，本實用新型的優點在于:殼體同樣包括分體設置的上蓋和底座，通過在頂蓋對稱兩側設置延伸板，延伸板與底座通過緊固件固定，這樣在安裝時只需將元器件置于底座后，將上蓋罩上并裝上緊固件固定就能實現整體安裝，殼體整體為機箱式，安裝簡單方便，不用分別來安裝頂蓋和底座，減少緊固件個數，維修拆卸時同理只要拆下緊固件拿出上蓋就能實現，提高檢修、維修效率。

參照?qǐng)D1對本實用新型抗諧波智能電容器實施例做進一步說明。

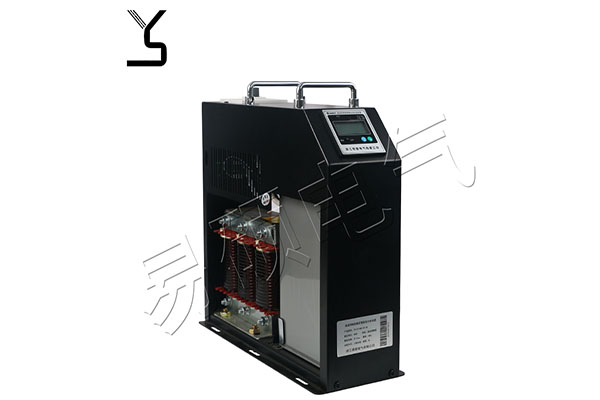

—種抗諧波智能電容器，包括殼體、相互電連接的電容器1、智能測控模塊、投切開關模塊、線路保護模塊、人機界面模塊和電抗器2，殼體包括底座3和頂蓋4，頂蓋4對稱兩側設有延伸板5，延伸板5延伸至底座3，延伸板5上設有與底座3固定的緊固件6，優選該緊固件6可以是螺釘也可以是螺栓。

殼體同樣包括分體設置的上蓋和底座3，通過在頂蓋4對稱兩側設置延伸板5，且延伸板5與頂蓋4為一體設置，該頂蓋4是可以沖壓成型，這樣便于生產加工，且延伸板5與底座3通過緊固件6固定，這樣在安裝時只需將元器件置于底座3后，將上蓋罩上并裝上緊固件6固定就能實現整體安裝，殼體整體為機箱式，安裝簡單方便，不用分別來安裝頂蓋4和底座3，減少緊固件6個數，維修拆卸時同理只要拆下緊固件6拿出上蓋就能實現，提高檢修、維修效率，而且該延伸板5能夠起到一定的保護作用，避免在運輸、搬運過程中電容器I或者電抗器2受撞擊而出現變形損壞的情況。

電容器I和電抗器2之間設有隔板8，底座3上設有與隔板8配合的凹槽，隔板8能夠起到隔離作用，避免電容器I或者電抗器2上出現漏電導致短路的情況出現，增加安全性，凹槽設置增加隔板8的安裝穩定性，避免隔板8出現移動偏差影響隔離效果。

由于現有的智能電容器I上用于線路保護的通常是普通的小型斷路器，而小型斷路器只能適用于小功率小電流的智能電容器I，故具有局限性，因此本實用新型中的斷路器為塑殼斷路器9，塑殼斷路器9能夠適用于大功率大電流的場合，更具適用性，適用場合更加廣泛。

其中頂蓋4包括長邊和短邊，延伸板5設置于頂蓋4短邊處，這樣一方面能夠節省延伸板5的材料，另一方面長邊處沒有設置延伸板5，進而電容器I側壁大部分沒有封閉的，直接暴露在外與外界連通，進而能夠保證電容器I內部良好的散熱，因此在保證良好散熱的同時使得殼體的安裝拆卸更加便利，提高安裝維修效率，其中延伸板5兩側設有包裹的翻邊7，翻邊7位于長邊處，實現包裹使得整個殼體結構更加穩定。

進一步的，底座3兩側設有與其垂直的翻板10，翻板10上間隔設有用于安裝的腰型孔11，由于腰型孔11的設置，在安裝時可以根據實際情況來調節安裝位置，適用于各種規格的場合，更加適用廣泛性。

由于頂蓋4還是會罩住智能測控模塊、投切開關模塊、線路保護模塊等元件，故在頂蓋4側壁上設有間隔設置的條形孔12，增加頂蓋4內部元件的散熱，避免溫度過高出現損壞，同時條形孔12呈扁條狀，這樣避免在搬運過程中內部元件受到撞擊損害的同

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。

1.一種抗諧波智能電容器，包括殼體、相互電連接的電容器、智能測控模塊、投切開關模塊、線路保護模塊、人機界面模塊和電抗器，所述殼體包括底座和頂蓋，其特征是:所述頂蓋對稱兩側設有延伸板，所述延伸板延伸至底座，所述延伸板上設有與底座固定的緊固件，所述電容器和電抗器之間設有隔板，所述底座上設有與隔板配合的凹槽。2.根據權利要求1所述的抗諧波智能電容器，其特征是:所述頂蓋包括長邊和短邊，所述延伸板設置于頂蓋短邊處。3.根據權利要求1所述的抗諧波智能電容器，其特征是:所述線路保護模塊包括斷路器，所述斷路器為塑殼斷路器。4.根據權利要求1所述的抗諧波智能電容器，其特征是:所述底座兩側設有與其垂直的翻板，所述翻板上間隔設有用于安裝的腰型孔。5.根據權利要求1所述的抗諧波智能電容器，其特征是:所述頂蓋與延伸板一體設置。6.根據權利要求1所述的抗諧波智能電容器，其特征是:所述頂蓋側壁上設有間隔設置的條形孔。

本實用新型公開了一種抗諧波智能電容器，其技術方案要點是包括殼體、相互電連接的電容器、智能測控模塊、投切開關模塊、線路保護模塊、人機界面模塊和電抗器，殼體包括底座和頂蓋，頂蓋對稱兩側設有延伸板，延伸板延伸至底座處，延伸板上設有與底座固定的緊固件，通過在頂蓋對稱兩側設置延伸板，底座上設有與延伸板對應的翻邊，且延伸板與翻邊通過緊固件固定，這樣在安裝時只需將元器件置于底座后，將上蓋罩上并裝上緊固件固定就能實現整體安裝，殼體整體為機箱式，安裝簡單方便，不提高檢修、維修效率，具有安全可靠，體積小，接線少，安裝簡單，維護方便，能夠滿足多種場合。
