隨著電力電子技術的廣泛應用與發展，供電系統中增加了大量的非線性負載，如低壓小容量家用電器和高壓大容量的工業用交、直流變換裝置，特別是靜止變流器的采用，由于它是以開關方式工作的，會引起電網電流、電壓波形發生畸變，從而引起電網的諧波“污染”。這時候的電抗器有了它的作用。

例如電抗器通過導體通電產生的一定空間范圍內的磁場，從而使得產品具有一般意義上的感應效果，除此之外，我們還可以發現市面上的電抗器可以進一步進行詳細細致的分類，根據結構和特點，包括功能用途方面的差異分為各種各樣的電抗器。

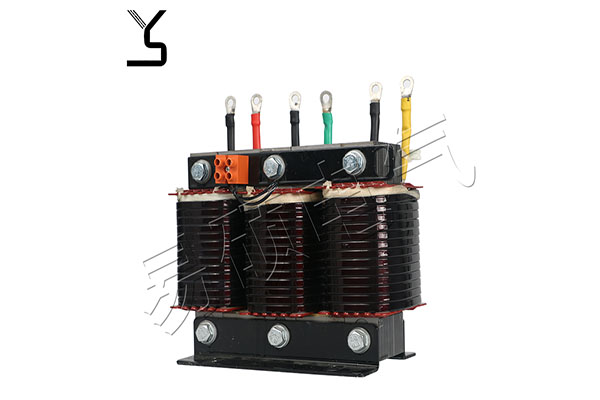

電抗器結構特點

1、ZY-QKSG型干式鐵芯起動電抗器的鐵芯采用優質進口冷軋硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧板作為隔絕，并采用高溫高強粘接劑，以保證氣隙在電抗器運行時不發生變化。

2、鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行中的噪音，并具有較好的防腐蝕性。

3、線圈繞包式結構，線圈主絕緣采用玻璃纖維浸漬環氧樹脂，熱烘固化后在真空下浸以耐高溫絕緣漆，該線圈不但絕緣性能好，而且機械強度高，能耐受電機啟動時的大電流沖擊和冷熱沖擊而不開裂。

電抗器的兩種結構形式以及優缺點對比

電抗器的結構形式主要有空芯和鐵芯兩種結構。這兩種結構有什么不同呢？空芯電抗器的主要優勢有哪些？

鐵芯結構的電抗器主要優點是：損耗小，電磁兼容性叫好，體積小。缺點是：有噪音并在事故電流較大時鐵芯飽和失去了限流能力。當干式鐵芯且采用氧樹脂鑄線圈的電抗器，其動、熱穩定性均很好，適合裝在柜中。油浸式鐵芯電抗器雖然體積大些，但噪音較小，散熱較好，安裝方便，適用于戶外使用。

空芯電抗器的主要優點是：線性度好，具有很強的限制短路電流的能力而且噪音小。缺點是：損耗大，體積大。這種電抗器戶內，戶外都適合，但不適合裝在柜中。在戶外安裝容易解決防止電磁感應問題。采用分相布置“品”字形或“一”字形。這樣相間拉開了距離，有利于防止相間短路和縮小事故范圍。所以這種布置方式為首選。當場地受到限制不能分相布置時，可采用互相疊裝式產品。三相疊裝式產品的B相線圈繞線制方向為反方向使支柱絕緣承受壓力，因此在安裝時一定按生產廠家的規定。
