串聯電抗器是高壓配電系統的作用：電力系統中使用的反應器，通常有串聯反應器和并聯反應器。串聯電抗器主要用于限制短路電流，也用于限制與過濾器中的電容器串聯連接或并行在電網中的諧波。220kV、110kV、35kV、10kV電網的反應器吸收電纜線路的充電容量無效。可以通過調整并聯電抗器的數量來調整工作電壓。　　

串聯電抗器的選擇性原則：

電力企業都有自己的特點，對設備有不同的要求，干式反應器噪聲小，反應器線性好，機械強度高，安裝簡單。油浸反應器損耗小，占地面積小，線性度差，噪音大。因此，應綜合考慮使用哪種反應堆。

串聯電抗器電抗率為0.1% ~ 1%，阻止諧波的反應器電抗率為4.5% ~ 13%，限流反應器將電流限制在電容器額定電流的10倍以下。配置限流反應器時，應考慮線路電抗(1H/M)。

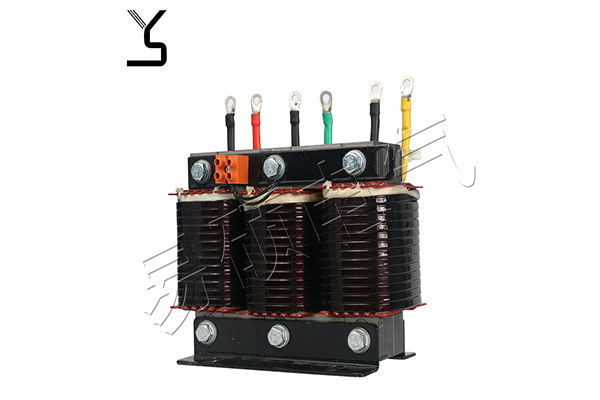

串聯電抗器的產品說明:

1.串聯電抗器內部通過交流，與功率因數補償電容器串聯工作，形成對穩態諧波(5、7、11、13次)的串行共振。一般有電抗4.5~6(%)反應器，五次諧波通常有6%的電抗屬于高感應反應器，三次諧波通常有電抗12~13(%)，二次諧波通常有電抗26~27(%)。

2.無安全、耐火、環保污染，可直接安裝在負荷中心。進口環氧樹脂，產品機械強度高，短路阻力強，局部放電功率低，可靠性高。損耗小，噪音小，不需要維護，安裝簡便，節能效果明顯。防潮性能好，可以在潮濕的環境下工作，例如熱帶和其他惡劣環境。

串聯電抗器的適用的環境:

1.海拔不超過2000米。

2.工作環境溫度-25~ 45，相對濕度不超過90%

3.周圍沒有有害氣體，沒有易燃易爆物質。

4.周圍環境須具備通風良好的條件。例如，如果機柜中包含串行反應器，則須安裝通風設備。

串聯電抗器的產品特性:

1.適用于400V、660V系統

2.額定絕緣水平3kv/min;

3.反應器各部位溫升鐵芯不超過85K，線圈溫升不超過95K。

4.反應堆噪音在45dB以下。

5.反應器可以在工頻諧波電流低于1.35倍的額定電流下長期工作。

6.電抗線性：額定電流的1.8倍電抗值與額定電流的電抗值之比大于0.95.

7.串聯電抗器的兩相電抗值差異在3%以上。

8.串聯電抗器室溫等級h級(180)以上。
